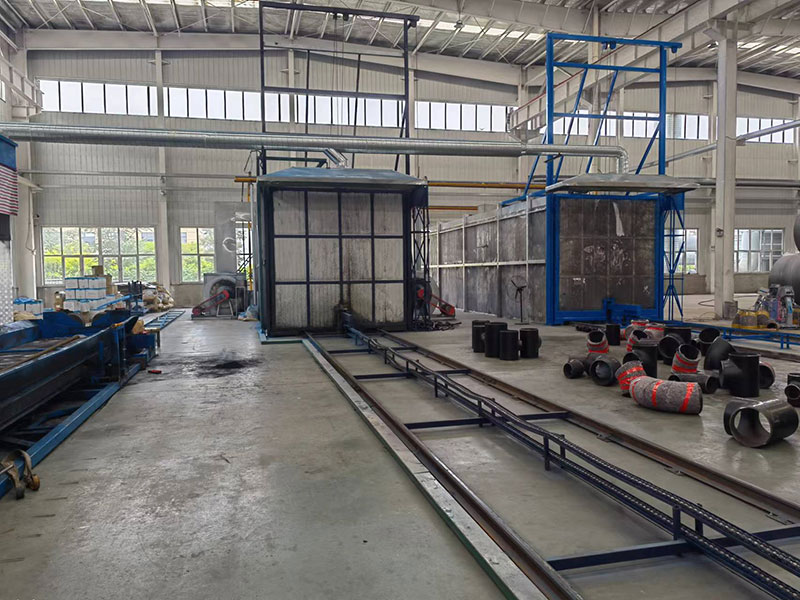

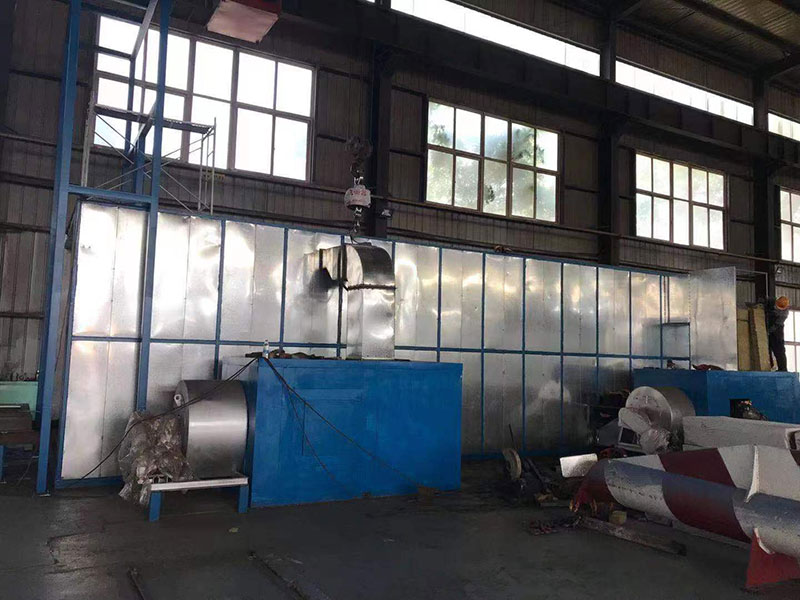

Φούρνος τούνελ μεγάλης διαμέτρου

Ο φούρνος τούνελ μεγάλης διαμέτρου της Juming Steel είναι σχολαστικά σχεδιασμένος για συνεχή σκλήρυνση επιστρώσεων 3PE και FBE σε χαλύβδινους σωλήνες με διαμέτρους που κυμαίνονται από Φ219mm έως Φ3000mm. Αυτός ο εξοπλισμός χρησιμοποιεί σύστημα κυκλοφορίας ζεστού αέρα βελτιστοποιημένο με CFD, τεχνολογία έξυπνου ελέγχου θερμοκρασίας Siemens PLC και αρθρωτό σχεδιασμό εξοικονόμησης ενέργειας, επιλύοντας αποτελεσματικά το κοινό πρόβλημα της ανομοιόμορφης θέρμανσης κατά τη διαδικασία σκλήρυνσης σωλήνων μεγάλης διαμέτρου. Αυτός ο φούρνος σήραγγας χρησιμοποιείται ευρέως σε αγωγούς πετρελαίου και φυσικού αερίου, έργα ύδρευσης και θαλάσσιας μηχανικής και έχει πιστοποιηθεί με σχετικά πρότυπα όπως ISO 21809, DIN 30670 και CSA Z245.20.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Ως κορυφαίος προμηθευτής εξοπλισμού αντιδιαβρωτικών σωλήνων από χάλυβα στην Κίνα, η Tianjin Juming Steel Pipe Co., Ltd. έχει αναπτύξει μια νέα γενιάΦούρνος τούνελ μεγάλης διαμέτρουειδικά σχεδιασμένο για συνεχή σκλήρυνση3ΠΕ καιFBEεπιστρώσεις σε χαλύβδινους σωλήνες μεγάλης διαμέτρου. Σε αντίθεση με τους παραδοσιακούς κλιβάνους τύπου παρτίδας, ο φούρνος σήραγγας υποστηρίζει τη συνεχή λειτουργία σωλήνωσης, βελτιώνοντας σημαντικά την απόδοση παραγωγής για έργα πετρελαίου και φυσικού αερίου, μεταφοράς νερού και θαλάσσιας μηχανικής.

Μέσω του βελτιστοποιημένου σχεδιασμού αεραγωγών ροής αέρα CFD σε συνδυασμό με τεχνολογία βοηθητικής θέρμανσης υπέρυθρης ακτινοβολίας, λύσαμε επιτυχώς τα κοινά προβλήματα της βιομηχανίας της «ανομοιόμορφης θέρμανσης» και της «υψηλής κατανάλωσης ενέργειας» για σωλήνες με διαμέτρους άνω των 1000 mm. Ο εξοπλισμός μας λειτουργεί με επιτυχία σε πολλά έργα αγωγών μεγάλης κλίμακας στη Μέση Ανατολή και τη Νότια Αμερική.

Τεχνικές Προδιαγραφές

Παράμετρος	Προδιαγραφές (JUMING-TUNNEL-2000 Series)
Εφαρμοστέο OD σωλήνα	Φ219 mm - Φ3048 mm
Μήκος Ζώνης Θέρμανσης	12m / 18m / 24m
Μέγιστη θερμοκρασία λειτουργίας	260°C
Ομοιομορφία θερμοκρασίας	≤ ±7°C
Ταχύτητα μετάδοσης	0,5 - 3,0 m/min
Επιλογές πηγής θέρμανσης	Φυσικό Αέριο απευθείας καύσης / Ηλεκτρικός σωλήνας ακτινοβολίας / Θερμικό λάδι
Πάχος μόνωσης	Πυριτική ίνα αλουμινίου 200 mm
Σύστημα Ελέγχου	Siemens PLC + HMI, απομακρυσμένη παρακολούθηση & καταγραφή δεδομένων
Ενεργειακή Απόδοση	Προαιρετικό σύστημα ανάκτησης απορριπτόμενης θερμότητας, εξοικονόμηση ενέργειας 15%-20%.

Γιατί να επιλέξετε τον φούρνο τούνελ μεγάλης διαμέτρου της Juming;

Ανώτερη κυκλοφορία ζεστού αέρα

Η πλευρική παροχή αέρα πολλαπλών γωνιών με κορυφαία σχεδίαση επιστροφής εξαλείφει τις «ψυχρές ζώνες», διασφαλίζοντας συγχρονισμένη αύξηση της θερμοκρασίας σε επιφάνειες σωλήνων μεγάλης διαμέτρου, ειδικά για σωλήνες με παχύ τοίχωμα και πολύ μεγάλους σωλήνες.

Έξυπνος έλεγχος θερμοκρασίας AI

Σύστημα PLC που βασίζεται στο IoT με προκαθορισμένες καμπύλες σκλήρυνσης για διαφορετικές διαμέτρους σωλήνων/πάχη τοιχώματος. Αυτόματη καταγραφή δεδομένων θερμοκρασίας για κάθε σωλήνα, εξαγώγιμο για απαιτήσεις ελέγχου ιχνηλασιμότητας.

Εξοικονόμηση ενέργειας και φιλικό προς το περιβάλλον

Η μόνωση υψηλής απόδοσης μειώνει την απώλεια θερμότητας. Η προαιρετική συσκευή καθαρισμού καυσαερίων (RTO) πληροί τα περιβαλλοντικά πρότυπα. Μειώνει την κατανάλωση ενέργειας κατά 15%-20% σε σύγκριση με τους παραδοσιακούς φούρνους.

Modular Design & Γρήγορη Παράδοση

Εργοστασιακά προσυναρμολογημένες μονάδες, μόνο σύνδεση με μπουλόνι και ηλεκτρική καλωδίωση απαιτούνται επιτόπου, μειώνοντας σημαντικά τον χρόνο εγκατάστασης. Υπηρεσία μιας στάσης από το σχεδιασμό έως την καθοδήγηση εγκατάστασης στο εξωτερικό.

Συμμόρφωση με τα διεθνή πρότυπα

Τα αποτελέσματα σκλήρυνσης πληρούν τα πρότυπα CSA Z245.20, DIN 30670, ISO 21809-1. Ολοκληρώστε τις αναφορές δοκιμών SAT και τις αναφορές ομοιομορφίας θερμοκρασίας που παρέχονται με κάθε παράδοση.

Παγκόσμια εξυπηρέτηση μετά την πώληση

24/7 online τεχνική υποστήριξη + επιτόπου θέση σε λειτουργία μηχανικού στο εξωτερικό. Βασικά ανταλλακτικά διαθέσιμα από την αποθήκη Shanghai/Tianjin.

Επιτυχημένες Υποθέσεις Έργων

Έργο για τον αγωγό πετρελαίου στη Μέση Ανατολή

Απαίτηση:Φ1420mm x 18m χαλύβδινος σωλήνας, αντιδιαβρωτική επίστρωση 3PE, ικανότητα στόχου 5km/ημέρα.

Διάλυμα:Παρέχεται 24m ζώνη θέρμανσης + 12m ζώνη μόνωσης φούρνος σήραγγας φυσικού αερίου με έξυπνο έλεγχο θερμοκρασίας ζώνης.

Αποτέλεσμα:Η ομοιομορφία θερμοκρασίας κλιβάνου μετρήθηκε στους ±5°C, η αντοχή αποφλοίωσης του τελικού προϊόντος βελτιώθηκε κατά 12% σε σύγκριση με την παλιά σειρά του πελάτη, η κατανάλωση ενέργειας μειώθηκε κατά 18%.

Έργο μεταφοράς νερού στη Νότια Αμερική

Απαίτηση:Εποξειδική επίστρωση με σύντηξη FBE μονής στρώσης, που απαιτεί γρήγορη σκλήρυνση με μηδενικές φυσαλίδες στην επιφάνεια.

Διάλυμα:Ηλεκτρικός φούρνος τούνελ + υπέρυθρη προθέρμανση.

Αποτέλεσμα:Επιτεύχθηκε πλήρης ζελατινοποίηση της επίστρωσης με ταχύτητα γραμμής 2,5 m/min, η επιθεώρηση τρίτων επιβεβαίωσε μηδενικές οπές καρφίτσας.

Βίντεο προϊόντος

Συχνές Ερωτήσεις

Είναι ο φούρνος τούνελ μεγάλης διαμέτρου κατάλληλος για επιστρώσεις FBE και 3PE;

Ναί. Το εύρος θερμοκρασίας του εξοπλισμού μας μπορεί να ελεγχθεί με ακρίβεια από το περιβάλλον έως τους 260°C. Το FBE σκληραίνει συνήθως γύρω στους 230°C, ενώ το 3PE απαιτεί περίπου 220°C. Το σύστημα διαθέτει προκαθορισμένα "FBE Mode" και "3PE Mode" για εναλλαγή παραμέτρων διαδικασίας με ένα κλικ.

Είναι περίπλοκη η εγκατάσταση για σωλήνες εξαιρετικά μεγάλης διαμέτρου;

Καθόλου. Χρησιμοποιούμε τμηματική αρθρωτή αποστολή. Οι πλευρικοί τοίχοι, η οροφή και οι μονάδες θέρμανσης είναι όλα προσυναρμολογημένα στο εργοστάσιο. Απαιτούνται μόνο σύνδεση με μπουλόνι και ηλεκτρική καλωδίωση επί τόπου. Παρέχουμε λεπτομερή σχέδια εγκατάστασης και επιτόπιες υπηρεσίες επίβλεψης.

Μπορείτε να μετασκευάσετε την υπάρχουσα γραμμή φούρνου μου;

Απολύτως. Μπορούμε να παρέχουμε υπηρεσίες επιθεώρησης θερμικής απεικόνισης για να αναλύσουμε τα σημεία απώλειας θερμότητας και τα ελαττώματα του αγωγού ροής αέρα στον υπάρχοντα φούρνο σας, στη συνέχεια να προσθέσουμε πάχος μόνωσης ή να τροποποιήσουμε ανάλογα τα συστήματα κυκλοφορίας ζεστού αέρα. Η περίοδος απόδοσης επένδυσης είναι συνήθως εντός 1,5 έτους.

Ποια είναι η πολιτική χρόνου παράδοσης και εγγύησης;

Ο τυπικός χρόνος παράδοσης εξοπλισμού είναι 60-75 ημέρες μετά την προκαταβολή. Παρέχουμε 12 μήνες εγγύηση ολόκληρου του μηχανήματος, με 18 μήνες εκτεταμένη εγγύηση για βασικά ηλεκτρικά εξαρτήματα (PLC, VFD) και τεχνική υποστήριξη εφ' όρου ζωής.

Οι έμπιστοι συνεργάτες μας

Χρειάζεστε μια προσαρμοσμένη λύση φούρνου τούνελ μεγάλης διαμέτρου;

Καταχωρίστε τη διάμετρο του σωλήνα, το πάχος του τοιχώματος, τον τύπο επίστρωσης (FBE/3PE) και τη χωρητικότητα στόχου. Οι μηχανικοί μας θα παρέχουν τεχνική πρόταση και προσφορά εντός 24 ωρών.

Αποστολή ερωτήματος τώρα →
